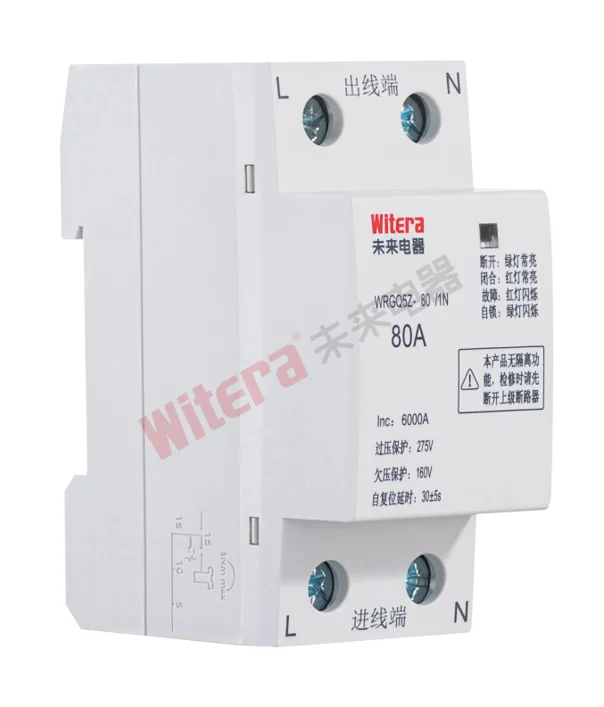

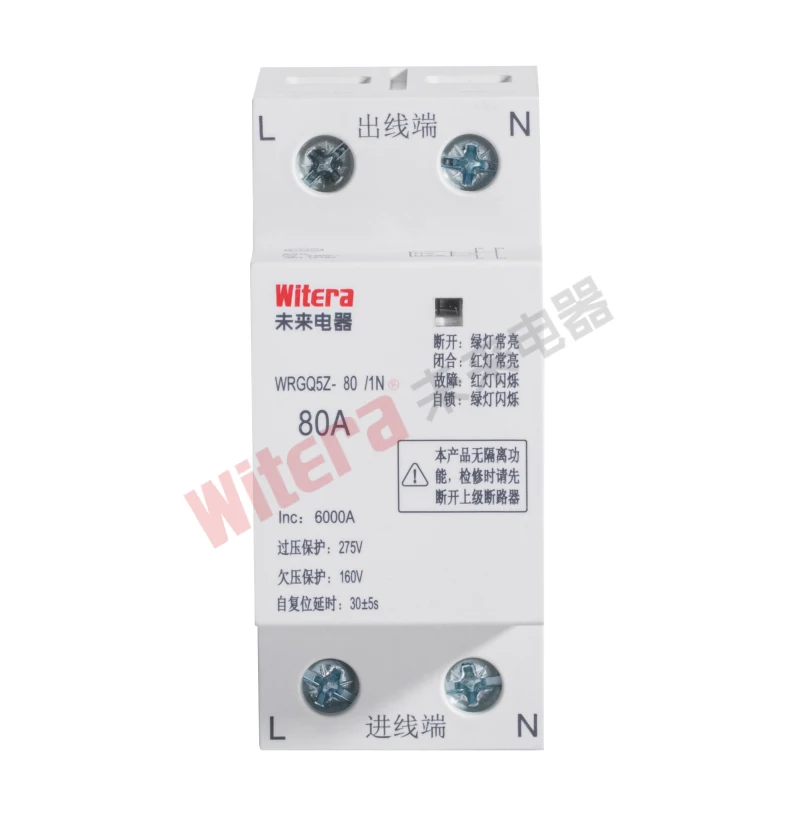

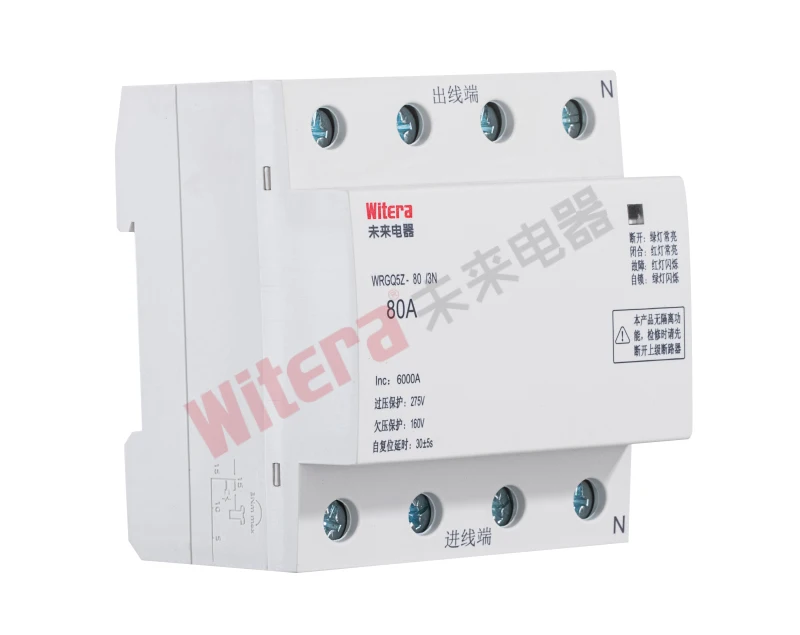

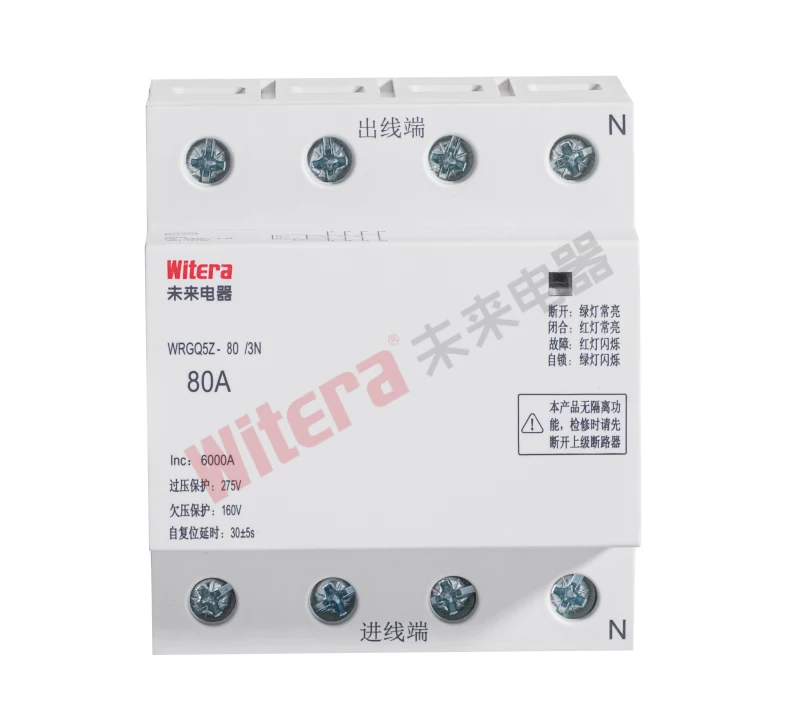

WRGQ5Z继电器式过欠压保护器
WRGQ5Z 过欠压自动重合闸保护器,适用于交流额定频率 50Hz,额定电压 230/400V(相对中性线电压为 230V) 的家用及类似用途的低压配电线路中,能自动检测线路电压,在线路发生过电压或欠电压时自动断 开故障线路,在线路电压恢复正常范围后能自动合闸,确保负载设备在正常电压下安全运行。
功能结构特点
采用模块式结构组合成整体,35mm标准导轨固定,便于客户快速的进行安装、维修或更换
待机功耗低,节约电能、低碳环保
分合闸动作快速可靠、温升低、操作力小
性能参数
参数与特性 描述
产品型号 WRGQ5Z-80/1N WRGQ5Z-80/3N
额定工作电压(Un) AC 230V (L-N相电压) AC 400V
额定电流 32、40、50、63、80
额定频率 50Hz
额定绝缘电压Ui AC 500V
额定限制短路电流Inc 6kA
级数 1N、 3N"N"为不带过电流保护的不可开闭中性极
欠压保护值 275V
过压保护值 160V
欠压恢复值 195V
过压恢复值 253V
自恢复合闸延时 30±5s
欠压动作时间 0.6s≤T≤5s
过压动作时间 275V:3s≤T≤15s;300V:1s≤T≤3s;350V:0.25s≤T≤0.75s;400V:0.1s≤T≤0.2s;
额定冲击耐受电压 (Uimp) 4kV
机械寿命 10000次,3次/分钟
防护等级 IP20
污染等级 2级
工作环境温度 -25℃~+70℃
存储环境温度 -40℃~+70℃
空气相对湿度 ≤95%(平均温度+25℃)
相关下载
WRGQ5Z 自复式过欠压保护器规格书 2024-09-24 PDF 预览 下载文件
WRGQ5Z 自复式过欠压保护器规格书
  • 2024-09-24
  • PDF
